Audytor OZC

• Возможность составлять энергетический сертификат на украинском языке
• Возможность импорта и экспорта рисунков в формате DWG 2018
• Система запасных копий файлов с данными

Программа Audytor OZC 7.0 работает совместно с программой Audytor SET.

В связи с новым форматом графических подоснов итоги расчета, полученные в этой программе, не смогут быть загружены в прежние версии программ СO и H2O.

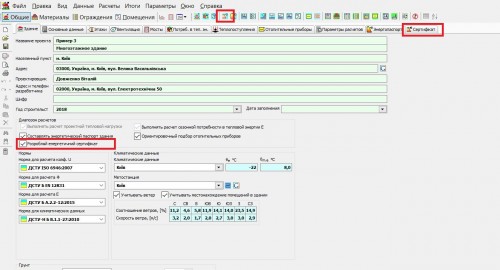

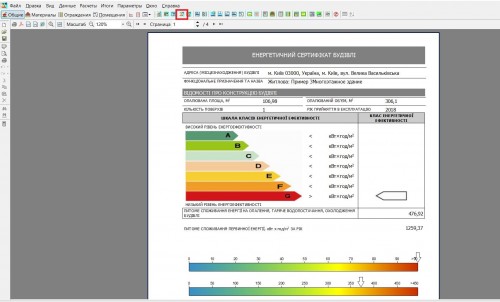

Программа составляет энергетический сертификат на украинском языке согласно документам:

• НАКАЗ 11.07.2018 № 169 „Про затвердження Методики визначення енергетичної ефективності будівель”, Зареєстровано в Міністерстві юстиції України 16 липня 2018 р. за № 822/32274
• НАКАЗ 11.07.2018 № 172 „Про затвердження Порядку проведення сертифікації енергетичної ефективності та форми енергетичного сертифіката”, Зареєстровано в Міністерстві юстиції України 16 липня 2018 р.за № 825/32277

 Программа AUDYTOR OZC 7.0 разработана при консультационном участии кафедры ТГСиВ КНУБА.

Программа cнабжена механизмом автосохранения запасных копий проекта (даже 8 файлов).

Запасные копии файлов с данными создаются при каждом сохранении данных, причем новые файлы пересохраняются таким образом, чтобы от каждого этапа работы с файлом сохранилась как минимум одна копия файла.

Данная функция позволяет восстановить файл в ситуации, когда последние его версии были пересохранены или повреждены.

Самая новая версия программы с возможностью формирования энергетического паспорта здания в соответствии с Законом Украины о энергетической эффективности зданий и действующих строительных норм (ДБН В.2.6-31:2016, ДСТУ Б А.2.2-12:2015 и др.).

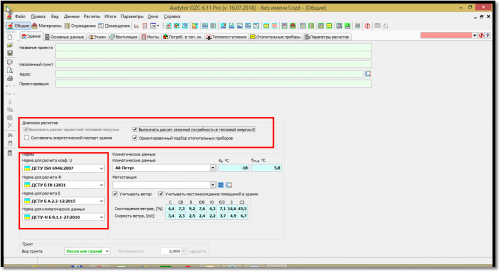

Расчеты ведутся по следующим украинским нормам:

• ДСТУ ISO 6946:2007
• ДСТУ Б EN 12831
• ДСТУ Б А. 2.2-12:2015
• ДСТУ-Н Б В.1.1-27:2010 («Строительная климатология»)
• ДБН В.2.6-31:2016 («Тепловая изоляция зданий»)

• возможность загружать трехмерную расчетную модель здания непосредственно из программы REVIT 2016, 2017, 2018, 2019 с помощью бесплатного плагина Audytor gbXML,
• механизм проверки корректности загруженной модели здания и автозаполнения необходимых данных для выполнения теплового расчета.

Данная функция позволяет импортировать модель здания из программы Autodesk Revit 2016 – 2018 в программу Audytor OZC. Программа Autodesk Revit дает возможность экспортировать модель здания в формат gbXML. Для того, чтобы файл gbXML соответствовал требованиям программы Audytor, необходимо использовать специальный плагин для программы Autodesk Revit – плагин Audytor gbXML. В зависимости от количества указанных данных в программе Autodesk Revit модель после ее переноса в программу Audytor может быть почти полной. В программе Audytor OZC необходимыми действиями могут оказаться группировка помещений и определение функций отдельных помещений. Импортированную модель здания можно проверить, использую трехмерную модель здания.

В программе OZC 6.1 учтены требования для расчета климатических данных в соответствии с СП 131.13330.2012.

Одновременно визуализация здания позволяет очень легко найти ошибки, которые могут быть незамечены в таблицах (отсутствие крыши, слишком краткая стена, слишком низкая стена и т.д.).

Возможность создавать графическую трехмерную модель здания,

• Функция анализа графической трехмерной модели здания и создания на ее основании расчетной модели,
• Возможность рисовать скатные крыши, а также автоматически выполнять расчет объема помещений с разной высотой потолка (напр., на чердаке),
• Возможность сканировать строительные подосновы без необходимости использования других программ для сканирования,
• Возможность склеивать сканированные части строительной подосновы.

Audytor OZC 5.1 СниП – это программа, помогающая выполнять расчет теплопотерь как отдельных помещений в здании, так и всего здания.

Расчеты в программе выполняяются в соответствии со следующими стороительными нормами и правилами:

• СНиП 2.04.05.91«Отопление, вентиляция и кондиционирование»
• СНиП 23-01-99* «Строительная климатология»
•  СНиП 2.08.01-89* «Жилые здания»
• СНиП 23-02-2003 «Тепловая защита зданий»

Программа соответствует «Рекомендации АВОК 2.3-2012 «Руководство по расчету теплопотерь помещений и тепловых нагрузок на систему отопления жилых и общественных зданий».

• Программа Audytor OZC 5.1 СНиП выполняет расчеты в соответствии со следующими нормативными документами:
  • СНиП 2.04.05.91«Отопление, вентиляция и кондиционирование»
  • СНиП 23-01-99* «Строительная климатология»
  •  СНиП 2.08.01-89* «Жилые здания»
  • СНиП 23-02-2003 «Тепловая защита зданий»

 Выполнение расчета линейный тепловых мостов согласно СП 50.13330.2012 ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ Актуализированная редакция СНиП 23-02-2003

• Возможность составления ведомости материалов, используемых в конструкциях в конструкции строительных ограждений, в виде таблицы и отчета, выводимого на печать
• Возможность добавления новых типов помещений и определения для них параметров воздуха

Программа, помогающая выполнять расчет теплопотерь как отдельных помещений в здании, так и всего здания.

Расчеты в программе Audytor OZC выполняются в соответствии со следующими европейскими строительными нормами и правилами:

• PN-EN ISO 6946 «Строительные компоненты и элементы здания. Термическое сопротивление и коэффициент теплопередачи. Метод расчета»
• PN-EN ISO 13370 «Тепловые свойства зданий – Теплообмен через грунт – Методы выполнения расчета»
• PN-EN ISO 14683 «Тепловые мосты в зданиях – Линейный коэффициент теплопередачи – Упрощенные методы и ориентировочные значения»
• PN-EN 12831 «Системы отопления в зданиях. Метод выполнения проектной тепловой нагрузки»
• PN-82/B-02403 «Отопление. Расчетные наружные температуры»

Содержащиеся в действующих европейских и польских нормах и правилах методики расчетов во многих случаях являются очень сложными. Чаще всего они включают в себя малосущественные детали и кроме того они насыщены ошибками.

Многолетний опыт нашей фирмы, а также нашего коллектива, разрабатывающего программное обеспечение (ядро фирмы составляют сотрудники и выпускники Института отопительной техники и вентиляции Варшавского политехнического института), дал возможность разработать программу, которая, с одной стороны, позволяет выполнять тепловые расчеты объектов в соответствии с действующими нормами, и, с другой стороны, освобождает инженеров-проектировщиков от необходимости погружаться в сложные и запутанные нормы и правила.

Наш многолетний опыт позволил нам устранить многие ошибки, содержащиеся в нормах и правилах, а также ввести дополнительные расширения расчетных методов, увеличивающих гибкость программы.

Несмотря на сложные расчетные методы и огромное количество информации, необходимой для ввода в целях выполнения расчетов, примененные в программе решения сокращают время, требуемое на подготовку проекта.

Наша программа оснащена также расширенной диагностической системой, обнаруживающей ошибки, а также системой, интерпретирующей полученные итоги расчетов.

Все это, в сочетании с интуитивно понятным и наглядным процессом ввода данных, помoгает инженеру-проектировщику справиться с запутанным процессом выполнения расчетов, который гарантируют нам новые, мягко говоря, не очень удачные нормы и правила.

Программа позволяет:

• выполнить расчет коэффициентов теплопередачи U для стен, полов, кровель и совмещенных покрытий, а также ограждений с неоднородной структурой,
• создавать графики распределения температур и парциального давления водяного пара в ограждениях,
• выполнять расчет проектной тепловой нагрузки для отдельно взятых помещений, квартир, зон, а также всего здания согласно старой и новой нормам,
• автоматически пересчитывать теплопотери помещений и всего здания в случае изменения конструкции (изоляционной способности) строительных ограждений,
• выполнять тепловые расчеты зданий, оснащенных различными вентиляционными системами (вместе с системами рекуперации и рециркуляции воздуха),
• по желанию проектировщика производить предварительный подбор размеров отопительных приборов по помещениям.

• Программа Audytor OZC 5.0 выполняет расчет проектной тепловой нагрузки здания (потребности в тепле) согласно нормам PN-B 03406 и PN-EN 12831

• Введена номенклатура параметров расчета в соответствии с нормой PN-EN 12831

• Программа выполняет расчет коэффициента теплопередачи многослойных ограждений только в соответствии с нормой PN-EN ISO 6946

• Добавлена функция подробного расчета баланса вентиляционного воздуха в здании

• Улучшен расчет тепловых мостов благодаря использованию автоматической системы определения мостов, находящихся в данном помещении

• Введена функция автоматического генерирования линейных тепловых мостов

• Введена текущая проверка данных, в связи с чем уже на этапе ввода параметров для расчета пользователь информируется о возможных ошибках

• Добавлена возможность определения минимальной разницы температуры, для которой программа выполняет расчет теплопередачи через ограждения, а также минимальной дежурной проектной температуры 20°C или большей при расчете теплопотерь в соседние группы помещений.

• Добавлена возможность определения параметров по умолчанию, характеризующих здание, напр., отопительный прибор по умолчанию в помещении, благодаря чему нет необходимости вносить данные по ним в очередных этапах ввода данных

• Добавлена возможность форматирования таблиц с итогами, благодаря опциям выключения отдельных столбцов и строк.

• Расширенные возможности форматирования печати проекта. Добавлены новые параметры и возможности более точного подбора элементов, выводимых на печать

• Добавлена функция генерации графика распределения парциального давления для строительных ограждений

• Унифицирована структура каталожных данных, благодаря использованию окна типа Каталог, добавлена возможность фильтрации каталожных данных и улучшена функция поиска элементов каталога.

• В каталоге помещения введена возможность определения структуры здания. Ускорен процесс ввода данных благодаря применению принципа наследования элементов здания

• Добавлена функция копирования, переноса помещений либо целых ветвей дерева структуры здания

• Добавлены таблицы ведомостей этажей, зон здания, а также групп помещений, чтобы дать возможность проведения подробного анализа итогов расчета

• Улучшен метод ввода данных о строительных ограждениях, находящихся в помещениях. Добавление внутреннего ограждения в одном из помещений вызывает его автоматическое добавление в соседнее помещение.

• Добавлена возможность свободного переключения между данными для расчета и итогами, благодаря использованию вполне оконной среды работы

• Улучшено обслуживание таблиц с итогами расчетов.

• Возможность выполнения расчета коэффициента теплопередачи для ограждений с неоднородной структурой

• Новое графическое оформление программы, соответствующее действующим стандартам интерфейса пользователя

• Учет теплового моста типа пол по грунту

• Добавлена закладка Параметры расчетов, в которой находятся подзакладки с рядом опций, позволяющих вводить коррективы в расчеты, выполняемые программой

• Добавлена панель навигации для таблиц с итогами расчетов помещений

• Добавлена возможность учета в расчетах грунтовых теплообменников

• Добавлены новые типы помещений в таблице гигиенических требований

• Возможность определения минимального количества удаляемого воздуха в виде количества воздухообменов в таблице гигиенических требований

• Добавлены новые опции исправления ошибок, содержащихся в нормах

Программа работает в системах MS Windows (Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:

• Процессор 1200 Мгц,
• Оперативная память 1 ГБ,
• Цветной монитор с разрешением как минимум 1024х768,
• 200 МБ свободной памяти на жестком диске,
• Графическая карта с поддержкой OpenGL как минимум версия 2.0:
        все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Требования по разрешению экрана (по вертикали):
- мин. 768 пикс.,
- для удобной работы достаточно – 900 пикс.,
- для большого комфорта – 1080 пикс.

Требования по настройкам системных шрифтов:
- Windows Vista, 7, 8 - шрифт «мелкий 100% (по умолчанию)»,,
- Windows XP - шрифт «обычный».

Видеокарта с поддержкой OpenGL:
- как минимум версия 2.0,
- для комфортной работы версия 3.3и выше.

Как узнать какая у меня видеокарта?
- Windows Vista, 7, 8: Панель управления/Система и безопасность/Система/Оборудование/Диспетчер устройств/Видеоадаптеры,
- Windows XP: Панель управления/Система/Диспетчер устройств/Видеоадаптеры.

Карты с поддержкой OpenGL 2.0

ATI/AMD:
- Mobility Radeon 9600, 9700
- Radeon X300, X550, X600
- Radeon X700–X850.
- Radeon X1300–X1950

Nvidia:
- GeForce 6 (GeForce 6xxx)
- GeForce 7 (GeForce 7xxx)
- Quadro FX Series
- Quadro FX (x300) Series
- Quadro FX (x400) Series
- Quadro FX (x500) Series
- Quadro NVS 285

Intel:
- GMA 500
- GMA 600
- GMA 3000
- GMA 3600
- GMA 3650
- GMA X3000 - X3500
- GMA 4500
- GMA X4500
- GMA X4500HD
- GMA 4500MHD

Карты с поддержкой OpenGL 3.3:

ATI/AMD:
- Radeon HD 2000 series.
- Radeon HD 3450-3650, Radeon Mobility HD 2000 and 3000 series.
- Radeon HD 3690-3870.
- Radeon HD 4000 series.
- FireStream

Nvidia:
- GeForce 8 (GeForce 8xxx)
- GeForce 9 (GeForce 9xxx)
- GeForce 100 Series
- GeForce 200 Series
- GeForce 300 Series
- Quadro FX (x600) Series
- Quadro FX (x700) Series
- Quadro FX (x800) Series
- Quadro NVS (290 - 300)

Intel:
- HD Graphics 4000
- HD Graphics P4000
- HD Graphics 4200
- HD Graphics 4400
- HD Graphics 4600
- HD Graphics 5000
- Iris Graphics 5100
- Iris Pro Graphics 5200

OpenGl 4.2
- FirePro Workstation
- FirePro Server

OpenGl 4.3и выше
ATI/AMD:
- Radeon HD 5000 series
- Radeon HD 6000 series
- Radeon HD 7000 series
- Radeon HD 8000 series
- Radeon HD 9000 series

Nvidia:
- GeForce 400 Series
- GeForce 500 Series
- GeForce 600 Series
- GeForce 700 Series
- Quadro x000
- Quadro Kxxx Series
- Quadro NVS (310 - 510)

Источник - Википедия:

Видеокарты с чипсетом AMD

Видеокарты с чипсетом Intel

Видеокарты с чипсетом nVidia
