Що нового у версії 7.3?



Що ви набуваєте, купуючи модуль FC?

  1. Можливість швидко оцінювати теплову потужність приміщень на основі  параметрів приміщення, що було вставлене в креслення, і даних за замовчуванням для модуля FC у програмі.
  2. Модуль FC дозволяє відразу після креслення фрагментів системи виконувати їх розрахунки і таким чином перевіряти правильність їх опису, що прискорює та полегшує процес проектування і робить його більш контрольованим. Закінчивши креслити всю структуру системи, ми отримуємо ефект повних розрахунків.
  3. Можливість підбору елементів системи без креслення повної її структури за умови, що були вказані необхідні для вибору цих елементів дані (стосується модуля CO, CC, H2O):
  • Орієнтовний підбір опалювальних приладів на основі теплової потужності та внутрішньої температури приміщення та заданих за замовчуванням параметрів живлення опалювального приладу (стосується CO).
  • Вибір діаметра труби на основі необхідної витрати для конкретного приймача або точки водозабору (стосується CO, CC, H2O).
  • Швидкий підбір контурів теплої підлоги на основі аналізу параметрів приміщень (стосується CO).
  • Можливість виконання гідравлічних розрахунків і коригувань для намальованого фрагмента системи (відноситься до CC, CO, H2O).
  1. Удосконалення процесу проектування площинних систем, користуючись швидким калькулятором, який також дозволяє визначати холодопродуктивність площинних опалювальних контурів для систем, що працюють у режимі переключення (опалення/охолодження) (для можливості оцінювання холодопродуктивності має бути активним модуль CC та CO).

ЯК СКОРИСТАТИСЯ НОВИМИ ФУНКЦІЯМИ 7.3

Нова концепція роботи з програмою SET

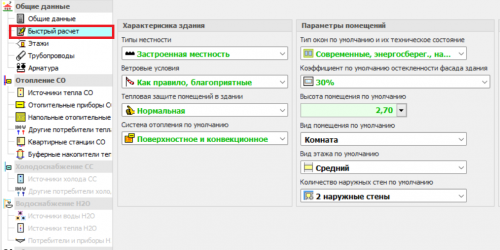

Новий модуль швидкого розрахунку (FC) у програмі Audytor SET дає можливість спрощеного проектування системи. Також він дозволяє прискорити створення професійних проектів.

У режимі професійного проектування елементи спрощеного проектування можуть використовуватись для вдосконалення процесу проектування (швидка оцінка тепловтрат за відсутності результатів програми OZC, вибір концепції опалення приміщень тощо).

Як спрощений проект, так і детальний професійний проект зберігаються в одному файлі, що полегшує подальшу роботу з проектом.

ДІЗНАТИСЯ ПОДРОБИЦІ

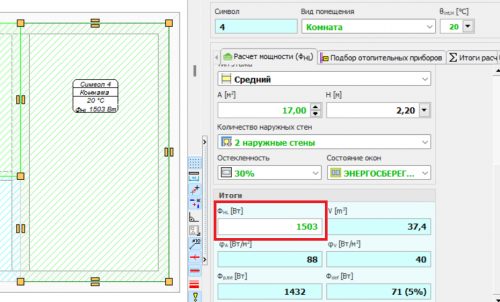

Швидкі розрахунки теплового навантаження приміщень

У версії 7.3 додана функція, яка дозволяє спрощено оцінити теплове навантаження приміщень за кількома основними параметрами.

Завдяки цій функції проектувальник може підібрати відповідний спосіб опалення приміщення і визначити, який тип опалювальних приладів слід використовувати в приміщенні.

Площинну схему, що запропонована програмою, можна вставити в креслення плану поверху.

Швидкий підбір елементів без необхідності креслення всієї системи

Виконуючи швидкі розрахунки, програма підбирає потужність опалювальних приладів і діаметри трубопроводів, навіть якщо ми не ввели джерело тепла. Зі значень за замовчуванням, що були заявлені у загальних даних, успадковує параметри окремо для системи з опалювальними приладами, окремо для теплої підлоги, і в отриманому кресленні розміщує віртуальне джерело тепла.

.

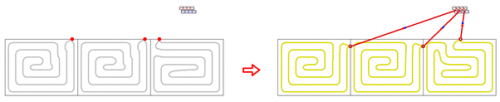

Автоматична генерація спрощених трас трубопроводів підключення

Після вибору колектору та окремих приймачів тепла програма автоматично генерує спрощені траси трубопроводів підключення.

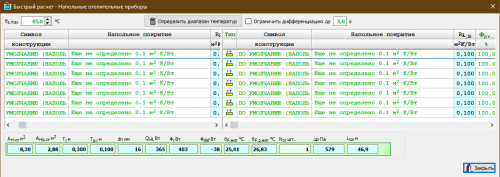

Функція швидкого розрахунку компонентів підлогового опалювання

Ця функція дозволяє проводити поточний розрахунок контурів підлогового опалення під час їх проектування ще до виконання повного розрахунку усієї системи. Завдяки цьому можна перевіряти вплив на результати розрахунку окремих даних (напр., температура теплоносія, який подається, конструкція окремого контуру підлогового опалення, діаметр трубопроводів, крок укладання трубопроводів, поділ системи підлогового опалення на кілька контурів і т.д.)

Функція швидкого розрахунку контурів підлогового опалення дозволяє визначити:

  • допустимий діапазон температури теплоносія, що подається до певного опалювального контуру,
  • граничну температуру теплоносія, що подається до певного опалювального контуру,
  • рекомендований поділ системи «тепла підлога» на контури для відповідності критеріям максимального гідравлічного опору і максимальної довжини,
  • рекомендований поділ системи «тепла підлога» на контури з метою обмеження різниці в опорі між контурами, і щоб полегшити виконання гідравлічного балансування системи.

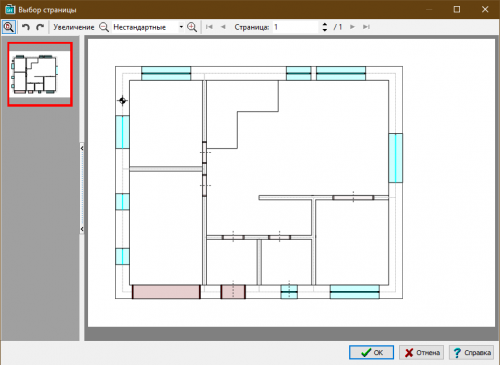

Імпорт будівельних підоснов у форматі PDF

Програма Audytor дозволяє імпортувати малюнки із файлів, які збережені у багатьох популярних форматах. Для технічних малюнків найпоширенішими є формати DWG та DXF. Проте, на практиці, переважна більшість технічної документації зберігається у PDF-файлах, не дивлячись на те, що це загальний формат, а не формат для технічних малюнків. Тому оновлена версія програми Audytor SET підтримує імпорт будівельних підоснов із файлів у форматі PDF.

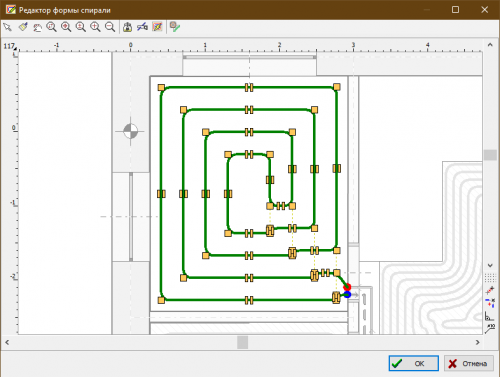

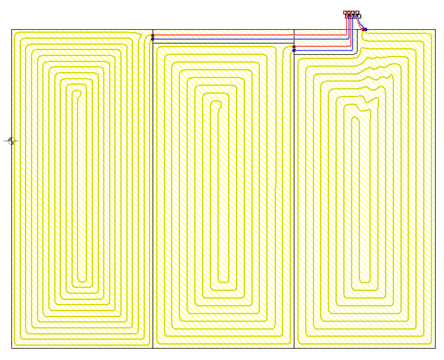

Малювання опалювальних контурів системи «тепла підлога»

В оновленій версії програми розширено опції автоматичного малювання опалювальних контурів системи «тепла підлога». Користувач може вибрати один із способів малювання контуру:

  • за годинниковою стрілкою,
  • проти годинникової стрілки,
  • меандром.

Крім цього, користувач може редагувати (коригувати) форму контуру, яка створена програмою.

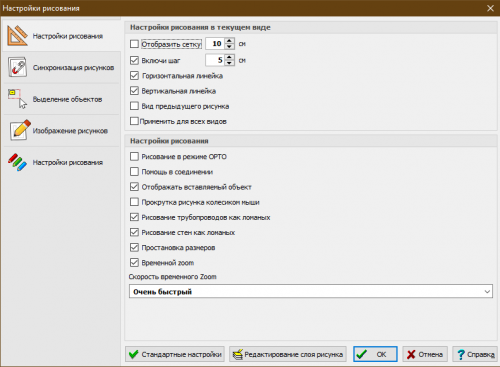

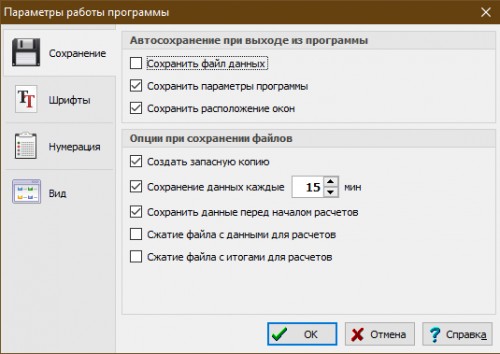

Нове графічне оформлення програми

Змінено графічне оформлення програми, що стосується як стилю, так і розташування вікон. Усе це значно покращило їх читабельність.

Возможности модуля FC, совместно работающего с другими модулями



+

+

+

Упрощенный расчет мощности Φhl
Быстрый подбор отопительных приборов с разделением системы отопления
Режим авто- и ручного подбора напольных отопительных приборов

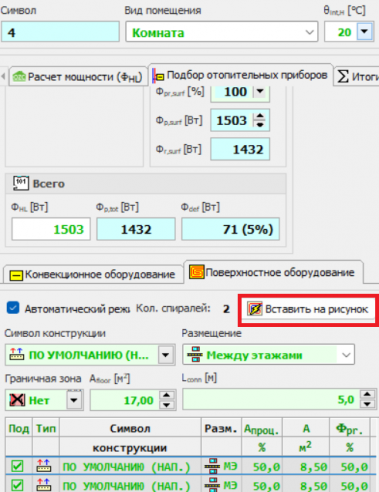

Возможность автоматической вставки напольных отопительных приборов на рисунок
Быстрый подбор отопительных приборов в таблицах с итогами подбора
Быстрый расчет системы без необходимости ввода источника тепла
Отображение неподобранных элементов







Системні вимоги

Програма працює в системах MS Windows (10, 11) 32- та 64-розрядні.

Мінімальні системні вимоги:

  • Процесор 1200 МГц,
  • Оперативна пам'ять 4 ГБ,
  • Кольоровий монітор з роздільною здатністю як мінімум 1024х768,
  • 2 ГБ вільної пам'яті на жорсткому диску,
  • Графічна карта з підтримкою OpenGL як мінімум версія 2.0:
    всі сучасні відеокарти мають відповідати мінімальним системним вимогам;
