Audytor SET

У новітню версію програми Audytor SET внесено нові функції, що прискорюють процес проектування.

Головні зміни:

• Нова концепція роботи з програмою SET.
• Новий модуль Швидкого розрахунку FC (Fast Calculation), що дозволяє виконувати швидкий, орієнтовний розрахунок теплового навантаження приміщень, а також попередній розрахунок системи.
• Удосконалення у процесі проектування поверхневих систем.
• Оновлене графічне оформлення відомості матеріалів.
• Оновлений модуль перегляду каталожних даних, а також вибору обладнання з каталогів.
• Удосконалення малювання трубопроводів.
• Удосконалення в галузі графіки.

Новий модуль швидкого розрахунку (FC) у програмі Audytor SET дає можливість спрощеного проектування системи. Також він дозволяє прискорити створення професійних проектів.

У режимі професійного проектування елементи спрощеного проектування можуть використовуватись для вдосконалення процесу проектування (швидка оцінка тепловтрат за відсутності результатів програми OZC, вибір концепції опалення приміщень тощо).

Як спрощений проект, так і детальний професійний проект зберігаються в одному файлі, що полегшує подальшу роботу з проектом.

ДІЗНАТИСЯ ПОДРОБИЦІ

У версії 7.3 додана функція, яка дозволяє спрощено оцінити теплове навантаження приміщень за кількома основними параметрами.

Завдяки цій функції проектувальник може підібрати відповідний спосіб опалення приміщення і визначити, який тип опалювальних приладів слід використовувати в приміщенні.

Площинну схему, що запропонована програмою, можна вставити в креслення плану поверху.

Виконуючи швидкі розрахунки, програма підбирає потужність опалювальних приладів і діаметри трубопроводів, навіть якщо ми не ввели джерело тепла. Зі значень за замовчуванням, що були заявлені у загальних даних, успадковує параметри окремо для системи з опалювальними приладами, окремо для теплої підлоги, і в отриманому кресленні розміщує віртуальне джерело тепла.

.

Ця функція дозволяє проводити поточний розрахунок контурів підлогового опалення під час їх проектування ще до виконання повного розрахунку усієї системи. Завдяки цьому можна перевіряти вплив на результати розрахунку окремих даних (напр., температура теплоносія, який подається, конструкція окремого контуру підлогового опалення, діаметр трубопроводів, крок укладання трубопроводів, поділ системи підлогового опалення на кілька контурів і т.д.)

Функція швидкого розрахунку контурів підлогового опалення дозволяє визначити:

• допустимий діапазон температури теплоносія, що подається до певного опалювального контуру,
• граничну температуру теплоносія, що подається до певного опалювального контуру,
• рекомендований поділ системи «тепла підлога» на контури для відповідності критеріям максимального гідравлічного опору і максимальної довжини,
• рекомендований поділ системи «тепла підлога» на контури з метою обмеження різниці в опорі між контурами, і щоб полегшити виконання гідравлічного балансування системи.

Програма Audytor дозволяє імпортувати малюнки із файлів, які збережені у багатьох популярних форматах. Для технічних малюнків найпоширенішими є формати DWG та DXF. Проте, на практиці, переважна більшість технічної документації зберігається у PDF-файлах, не дивлячись на те, що це загальний формат, а не формат для технічних малюнків. Тому оновлена версія програми Audytor SET підтримує імпорт будівельних підоснов із файлів у форматі PDF.

Змінено графічне оформлення програми, що стосується як стилю, так і розташування вікон. Усе це значно покращило їх читабельність.

Інструменти, що дозволяють швидко ділити і з'єднувати багатокутники, які визначають контури теплої підлоги.

Один  контур теплої підлоги може бути розділений на два або три рівних контури – як горизонтально, так і вертикально. Користувач може також вказати лінію, що розділяє, використовуючи ламану. Додано також можливість з'єднання кількох контурів теплої підлоги в один.

Ці функції особливо придатні у разі проектування теплої підлоги, але вони можуть бути придатними також при розподіленні та поєднанні інших багатокутників (напр., зон приміщень).

Залежно від форми приміщення та обраного способу укладання трубопроводів контуру підлогового опалення можна визначити спосіб малювання трубопроводів, які обходять увігнуті кути.

Функція автоматичної вставки в зону приміщення опалювального контуру теплої підлоги (т.зв. вставка біля курсора).

Розширення набору змішувальних груп за допомогою включення можливості локального підмішування у колекторі.

Можливість використання одного файлу DWG, який містить архітектурні плани декількох поверхів.

Користувач може вказати, які фрагменти файлу DWG повинні використовуватися на певних поверхах, а потім можна точно визначити їхнє розташування, застосувавши інструменти для точного переміщення.

Під час виділення об'єктів з використанням прямокутної області виділення ця область має синю заливку, що покращує її читабельність.

Виділені об'єкти з усіма деталями відображаються зеленим кольором.

Опції Залишити виділені рядки та Залишити невиділені рядки дозволяють легко обмежити діапазон виділених об'єктів. Після виділення ряду елементів у вікні з малюнком можна видалити виділені позиції з таблиці або залишити саме ці позиції.

При увімкненому представленні критичної циркуляції решта елементів малюнків відображаються менш яскравими. Завдяки цьому легше знайти критичне циркуляційне кільце.

Завдяки опції тимчасового відключення відображення виносок під час проектування покращується читабельність малюнків на екрані (особливо у випадках, коли виноски не є необхідними).

Можливість експорту у формат Microsoft Excel як окремих таблиць, так і усіх таблиць разом, одночасно виконуючи діагностику помилок. Це скорочує час, який необхідний для виконання експорту, особливо якщо необхідно зберегти декілька таблиць.

Програма має новітній модуль для спільної роботи з файлами DWG і DXF.

Нові функції цього модуля:

• підвантаження малюнків DWG та DXF у новітній версії (до версії 2018 включно),
• підтримка текстів у UNICODE забезпечує коректне відображення більшості символів,
• експорт малюнків у форматах: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007, PDF, SVG, CGM, HPHL, SWF,
• оптимізація відображення складних малюнків завдяки функції спрощеного відображення,
• більш реалістичний експорт малюнків у файли DXF та DWG,
• збереження растрових малюнків у файли DXF та DWG.
• більш зручне керування шарами малюнка

Ця функція дозволяє у програмі Audytor CO створити схему планів, що відповідають поверхам із програми Autodesk® Revit®, на яких було створено приміщення. Перенесення даних із файлу, створеного у програмі Autodesk® Revit®, здійснюється за допомогою плагіна Audytor gbXML.

Докладніше

• Автоматичний механізм створення аксонометричної схеми системи
• Можливість відображення реальних діаметрів трубопроводів
• Механізм інтелектуального розмноження фрагментів системи вбік та на сусідні поверхи
• Функція одночасного схематичного розташування виносок на кількох поверхах (на малюнках планів та на аксонометричному малюнку), а також механізми розмноження виносок на сусідні поверхи.
• Опція «гарячих клавіш», що дозволяє створити прості комбінації кнопок для виклику інструментів, що найчастіше використовуються для малювання елементів системи
• Поліпшений механізм редагування властивостей шарів малюнка
• Поліпшений механізм відображення інформації про циркуляційне кільце через споживача
• Можливість імпорту будівельних підоснов із програми Autodesk® Revit® через gbXML-файл
• Можливість експорту даних, що стосуються запроектованої системи, до програми Autodesk® Revit®.

Дані програми можуть задаватися в графічній формі на планах і плоских розгорнутих схемах. Необхідна інформація про елементи, які намальовані, вводиться в таблиці, пов'язані з планом або плоскою схемою. Завдяки цьому рішенню можна швидко редагувати як окремі трубопроводи, опалювальні прилади, арматуру, так і виділені групи обладнання даного типу. З кожним елементом, який  введено, пов'язана система перевірки правильності даних, що задаються, а також довідкова система, що дозволяє отримати інформацію про задані величині або викликати потрібні дані з бази програми.

Для полегшення процесу введення даних програма забезпечена:

• Можливістю одночасного редагування багатьох елементів системи.
• Можливістю використання готових блоків.
• Розумними функціями розмноження будь-яких фрагментів малюнка по горизонталі (поквартирні системи) та по вертикалі (традиційні вертикальні системи) разом із відповідною нумерацією приміщень та ділянок.
• Можливістю визначення необмеженої кількості власних блоків, які складаються з будь-яких фрагментів рисунка.
• Швидкий доступ до довідкової інформації за параметрами.
• Системою кнопок, кожна із меню, яке розкривається, для прискорення доступу до елементів системи, які використовуються найчастіше.
• Функцією динамічного зв'язку даних із малюнка з даними таблиці.
• Механізмом, що допомагає у з'єднанні арматури, опалювальних приладів та інших елементів системи за допомогою трубопроводів.
• Функцією автоматичного створення системи стояків, виходячи з плану.
• Функцією редагування даних у табличних формах, що дає можливість індивідуально налаштувати параметри багатьох одночасно виділених елементів рисунка. Завдяки динамічному зв'язку рисунку з таблицею даних, поточно редагований у таблиці елемент виділяється на плоскій схемі.

• З кожним заданим елементом пов'язана система перевірки правильності даних, а також довідкова система, що дозволяє отримати інформацію про величину, що задається, або викликати відповідні дані з каталогу.
• Програма видає повідомлення про гідравлічні неправильності у запроектованій системі.

Для створення проекту необхідний малюнок із зазначеними зонами приміщень. Вони можуть бути створені вручну або завантажені разом із будівельними підосновами із програми OZC. Якщо у програмі OZC було створено тривимірну модель будівлі, то в програму СО/H2O/CC/SET будуть завантажені малюнки разом із результатами розрахунку. Якщо ж будівля задавалася тільки таблицею, вона буде завантажена як список приміщень з результатами розрахунку.

Найбільш комфортний режим роботи, що дозволяє цілком використовувати можливість взаємодії програм OZC та СО/H2O/CC/SET

1. Завантаження будівельних підоснов із файлів, напр., DWG, DXF, WMF у програму OZC.
2. Створення у програмі OZC моделі будівлі та виконання теплового розрахунку.
3. Завантаження результатів розрахунку із програми OZC (значення теплового навантаження, а також планів поверхів) у програму СО.
4. Створення системи опалення у програмі СО та виконання розрахунку.

Проектування системи може відбуватися тільки на схемі, лише на плані або частково на планах та частково на схемі. У разі малювання на планах програма СО автоматично створює просту плоску схему стояків, що з'єднує окремі плани.

Програма має механізм автозбереження запасних копій проекту (навіть 8 файлів).

Запасні копії файлів з даними створюються при кожному збереженні даних, причому нові файли перезберігаються таким чином, щоб від кожного етапу роботи над проектом зберігалася одна копія файлу.

Ця функція дозволяє відновити файл, навіть якщо останні версії файлу були перезбережені або пошкоджені.

• Курсор миші набуває вигляду невеликої картинки, що відповідає актуально використовуваній функції.
• Допоміжні лінії, що відображаються, підказують автоматичні підключення до характерних точок (напр., точки підключення опалювальних приладів).
• Паралельне малювання подавальних та зворотних трубопроводів із заздалегідь визначеним кроком, який при необхідності пристосовується до обладнання, що підключається (напр., до відстані точок під'єднання опалювальних приладів).
• Малювання трубопроводів суцільною ламаною лінією зменшує кількість необхідних натискань на мишу.
• Автоматична вставка радіаторів опалення біля вікон.
• Автоматичне під'єднання опалювальних приладів з нижнім підключенням до трубопроводів, що подають, і зворотним.
• Можливість розмноження будь-яких фрагментів малюнка у межах одного поверху чи на наступні поверхи.
• Можливість використання дзеркальних відображень малюнків.
• Можливість використання готових блоків. Бібліотека типових фрагментів малюнка (блоків), що міститься в програмі, в т.ч. поверхостояків, елементів поквартирних та розподільчих систем, дозволяє швидко створювати розгорнуті плоскі схеми.
• Можливість створення необмеженої кількості власних блоків, що складаються з будь-яких фрагментів малюнка. Створені раніше блоки можна використовувати в різних проектах.

Програма оснащена функцією автоматичного креслення траси труб підлогового опалення у формі спіралі.

Змійовики створюються у всіх підлогових контурах на планах поверхів з урахуванням відстані труб подачі та зворотної і відстані між трубами всюди, де це можливо: як в основній зоні, так і в крайових зонах.

Програма також виконує точні розрахунки довжини труб у спіралі, яку вона згенерувала.

Програма має вбудований автоматичний механізм створення аксонометричної схеми системи, що дозволяє створити повну проектну документацію.

Функція виведення аксонометричної схеми системи на друк та експорт у формат DWG дозволяє створювати повну проектну документацію.

Можливість відображення схеми усієї системи дає можливість більш точно орієнтуватися у проекті. Детальна аксонометрична схема системи також дозволяє одночасно виділяти та редагувати дані елементів системи на різних поверхах, що значно прискорює процес модифікації та регулювання системи.

Під час введення даних програма перевіряє їх правильність. Це дозволяє значно обмежити кількість помилок. Під час розрахунків програма виконує повний аналіз правильності даних. У результаті перевірки даних, що задає користувач, та результатів розрахунку програма видає список виявлених помилок, в якому знаходиться інформація про тип помилки та місце її появи. Багата діагностика помилок дозволяє проектувальнику оцінити якість виконаного проекту. Програма оснащена механізмом швидкого пошуку місця, де з'явилася помилка (автоматичний пошук таблиці, рядка, стовпця з помилковими даними, а також виділення помилки на розгорнутій плоскій схемі).

Результати розрахунку надаються як у графічній, так і у формі таблиці. Формат виносок окремих елементів системи можна модифікувати (вибір значень, кольору, розміру шрифту, що відображаються, і т.д.).

Вміст таблиць можна змінювати (вибір стовпців і строк, що відображаються, вибір розміру шрифтів), а також можна його відсортувати за будь-яким параметром. Таблиці містять загальні та детальні результати розрахунку даного обладнання та ділянок, а також відомість матеріалів та фітингів.

На підсумкових малюнках відображаються виноски, що містять характерні дані для зазначеного обладнання. Виноски цілком редаговані. На них можна розміщувати всі результати, доступні для даного виду обладнання. Можливість збереження форматів виносок дозволяє швидко повернутися до вибраної форми опису малюнка. Результати розрахунку можуть бути виведені на друк або плотер. Користувач може вибрати масштаб малюнка, а також скористатися попереднім переглядом, щоб переглянути розгорнуту схему перед друком. Якщо малюнок не міститься на одному аркуші паперу, програма друкує схему кількома фрагментами, які потім можна склеїти в одне ціле. Завдяки цьому, використовуючи найпростіший принтер формату А4, можна отримати чималі малюнки. Програма також оснащена функцією збереження малюнків у форматах DXF або DWG. Малюнки з такими форматами можуть бути зввантажені, наприклад, у програму Auto CAD.

Таблиці з результатами розрахунку можуть бути виведені на друк, а також перенесені до інших програм, що працюють у середовищі Windows (напр., в електронні таблиці, редактор тексту тощо).

Програма дозволяє створювати систему опалення з використанням даних про стіни, вікна та приміщення, які можуть бути безпосередньо імпортовані з програми Audytor OZC або створені в програмі СО.

Завдяки системі даних за замовчуванням та системі їх успадкування, а також можливості застосування змінних, введення даних про систему є легким та гнучким. Введення даних у таблиці дозволяє легко та швидко оновити один, кілька або всі елементи системи.

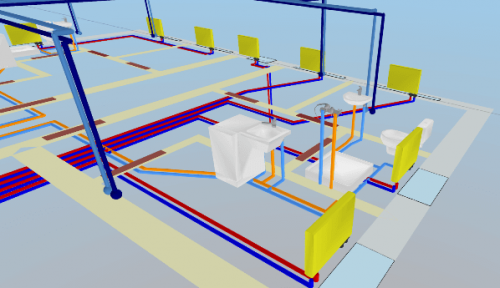

Програма дозволяє створювати різні інженерні системи в одному розрахунковому файлі

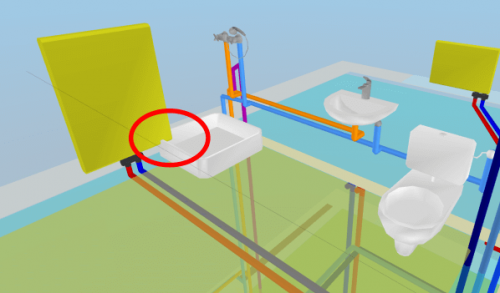

Загальна 3D-модель усіх трьох систем полегшує аналіз колізій (перетинів), що виникають у проекті.

Програма без ліцензійних ключів може використовуватися для перегляду та виведення на друк проектів, а також для перегляду результатів підбору обладнання.

Програма працює в системах MS Windows (10, 11) 32- та 64-розрядні.

Мінімальні системні вимоги:

• Процесор 1200 МГц,
• Оперативна пам'ять 4 ГБ,
• Кольоровий монітор з роздільною здатністю як мінімум 1024х768,
• 2 ГБ вільної пам'яті на жорсткому диску,
• Графічна карта з підтримкою OpenGL як мінімум версія 2.0:
  всі сучасні відеокарти мають відповідати мінімальним системним вимогам;

Вимоги щодо роздільної здатності екрана (по вертикалі):
- ммін. 768 пікс.,
- для зручної роботи достатньо – 900 пікс.,
- для великого комфорта – 1080 пікс.

Вимоги щодо налаштування системних шрифтів:
- Windows Vista, 7, 8 - шрифт "дрібний 100% (за замовчуванням)",
- Windows XP - шрифт «звичайний».

Відеокарта з підтримкою OpenGL:
- як мінімум версія 2.0,
- Для комфортної роботи версія 3.3 і вище.
