МОЖЛИВІСТЬ ПРОЕКТУВАННЯ ПОВЕРХНЕВИХ СИСТЕМ
У найновішій версії програми Audytor SET 7.4 додано можливість проектування поверхневих систем – стельової та стінової. Внесено також функцію виконання розрахунку підсумкової холодопродуктивності системи.
![]() |
![]() |
||
ЗАВАНТАЖТЕ БЕЗКОШТОВНЕ ОНОВЛЕННЯ | ЗАМОВИТИ ПРОГРАМУ |
Новації
- Поверхневі системи - стельова та стінова
- Розрахунок підсумкової холодопродуктивності системи
Поверхневі системи
У програмі з'явилася можливість проектування стінових та стельових систем. Серед поверхневих систем у програмі представлена також усім відома система теплої підлоги.
Перед початком проектування поверхневої системи, користувач повинен задекларувати параметри, пов’язані з конструкцією опалювального приладу. Інформація про конструкцію буде успадкована автоматично безпосередньо на зображенні, що значно скорочує час, необхідний для введення даних.
У вкладці Дані – Конструкції поверхневих опалювальных приладів є можливість додавати нові конструкції опалювальних приладів.
Нова версія програми дозволяє змінювати вигляд зображення в залежності від системи, що проектується.
Стельову та стінову системи можливо запроектувати як на плані, так і на плоскій схемі.
Стінова система

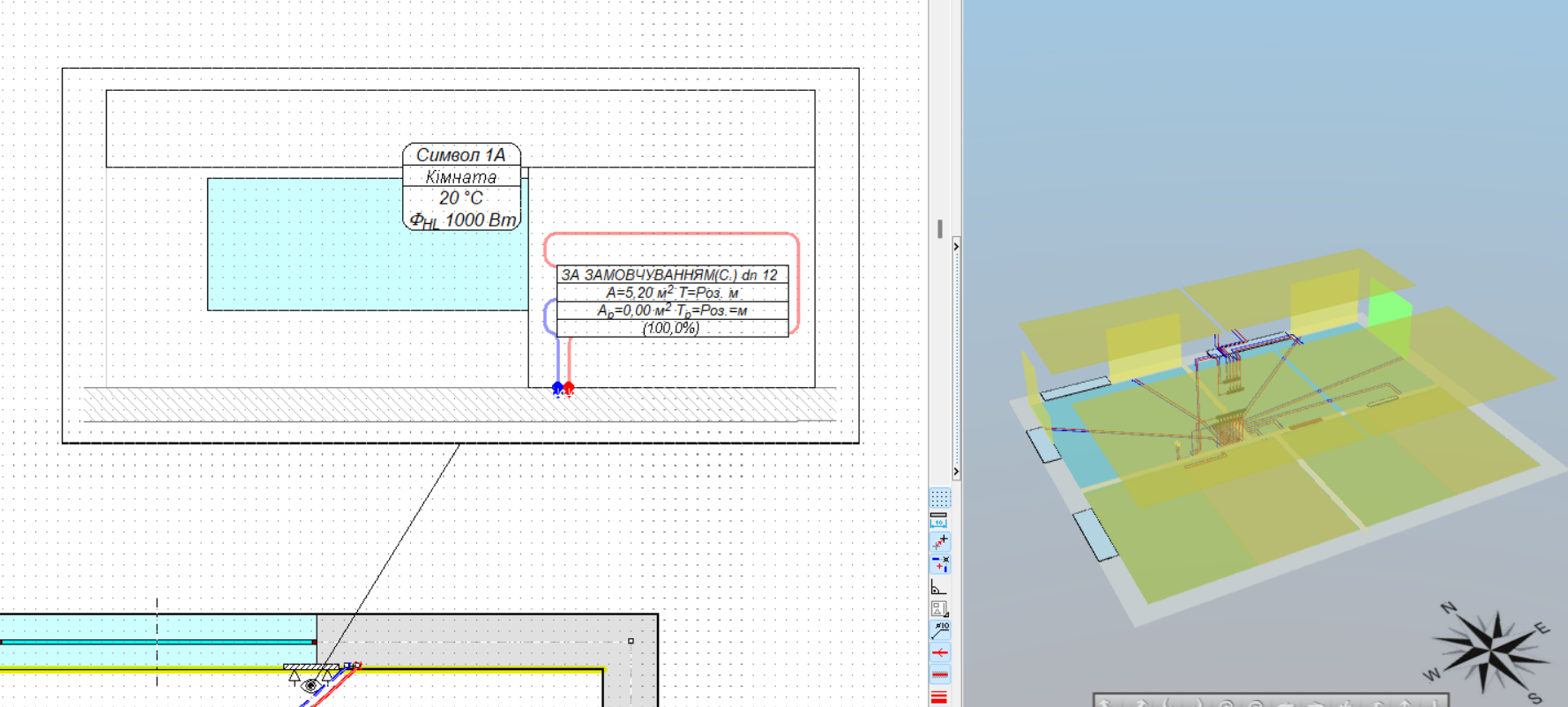

Проектуючи стінову систему маємо два варіанти введення споживачів - можемо вставити спрощений графічний символ опалювального приладу на зображенні або вставити т. зв. символ зображення у стіні, потім відредагувати цю стіну та накреслити контур опалювального приладу. Другий варіант стосується лише проектування на плані.
Стельова система

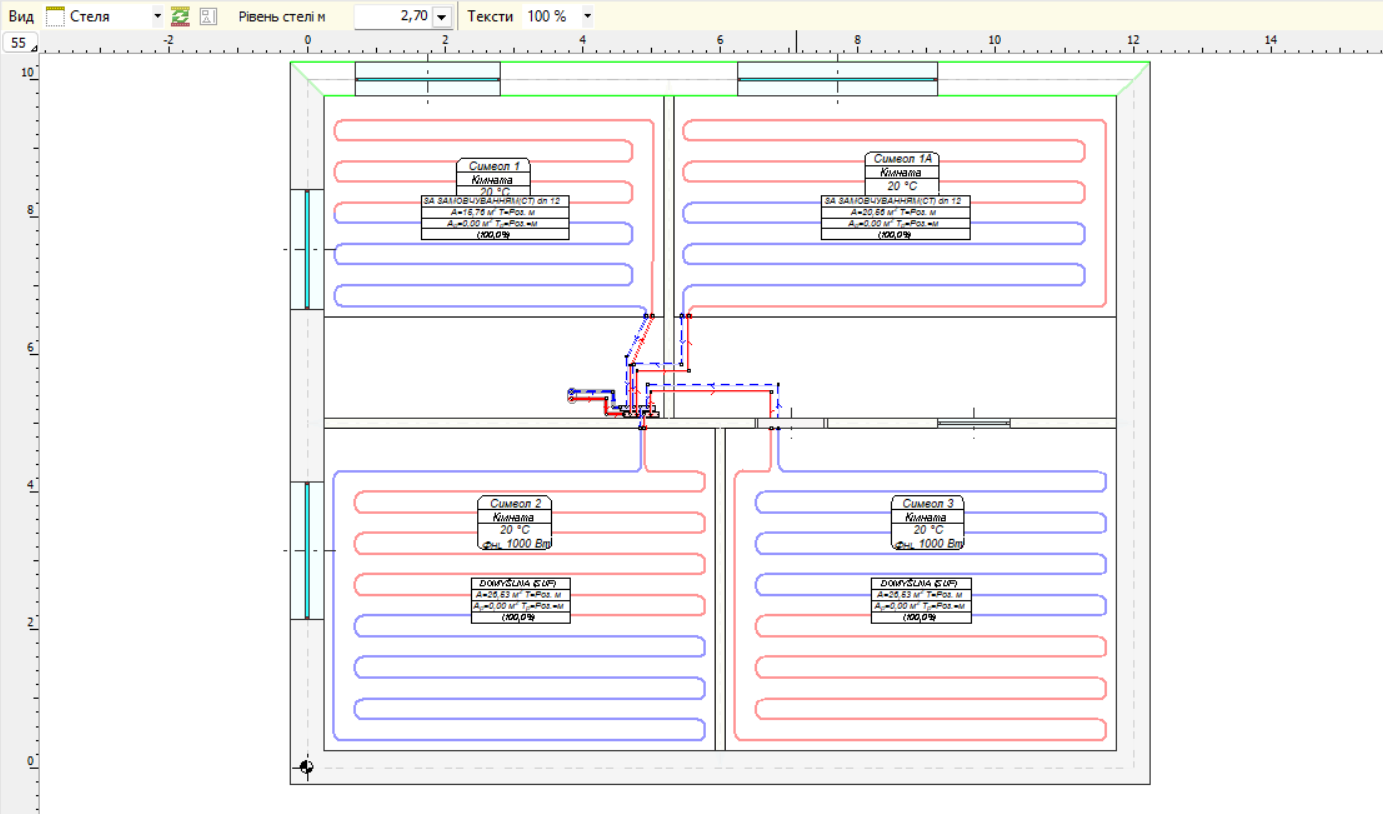

При проектуванні стельової системи необхідно переключити вигляд з плану підлоги на вигляд стелі. На цьому шарі ми можемо накреслити зону стельового опалення. Необхідно вводити стояки – як від стелі, так і від рівня підлоги. Таким чином ми підключимо інсталяцію до джерела. Це необхідно для виконання повних розрахунків у програмі.
Якщо запроектуємо систему СО на плані, програма автоматично згенерує тривимірну візуалізацію, завдяки якій зможемо точно перевірити, чи всі елементи підключені, чи споживачі знаходяться на потрібному рівні, чи немає колізій між трубопроводами.
Розрахунок підсумкової холодопродуктивності системи
Нова функція, яка опублікована в програмі Audytor SET 7.4 - це розрахунок підсумкової холодопродуктивності системи.
Програма після запроектування поверхневої системи на параметри опалення – у разі перемикання в режим охолодження – визначить підсумкову потужність охолодження.
Даний розрахунок буде виконано, якщо в загальних даних буде включено модуль СС,

а також у вкладці джерело тепла СО буде обрано опцію розрахунку охолодження.
Програма приймає таку витрату теплоносія, що працює в режимі охолодження як у випадку системи опалення. Після виконання розрахунку, результати можна побачити як на зображенні – напр., в табличній виносці прикріпленої до розподільника, так і у підсумковій таблиці загальних результатів.
