Audytor CO

Програма Audytor CO призначена для проектування нових опалювальних систем, регулювання існуючих систем (напр., в будівлях після теплової модернізації), а також для проектування системи трубопроводів у системі холодопостачання. Перевагою програми є можливість використання багатьох джерел тепла (холоду) в одному проекті, що застосовується при проектуванні, наприклад, чотиритрубних систем.



Audytor CO выпускается в версиях Basic и Pro.

Відмінність версії Pro від Basic полягає у можливості імпорту моделі будівлі із програми Autodesk® Revit®в програму Audytor OZC 6.9 Pro і експорта запроектованої системи із програми Audytor СО 60 Pro в програму Autodesk® Revit®. Файли, створені у версіях Basic, відкриватимуться у версіях Pro.

Що нового у версії 7.3?



Новая концепция работы с программой SET

Новый модуль быстрого расчета (FC, Fast Calculations) в программе Audytor SET позволяет проектировать систему в упрощенном виде, а также способствует созданию профессиональных проектов.

В режиме профессионального проектирования элементы упрощенного проекта могут быть использованы для ускорения и облегчения процесса проектирования (быстрое определение потерь тепла при отсутствии результатов из программы OZC, выбор концкпции отопления помещений и т.д.).

Как упрощенный, так и детальный профессиональный проекты, сохраняются в одном и тем же файле, что облегчает дальнейшую работу с проектом.

ПОДРОБНЕЕ

Быстрый расчет тепловой нагрузки помещений

В версии 7.3 добавлена ​​функция, позволяющая в упрощенном виде оценить тепловую нагрузку помещений по нескольким основным параметрам.

Благодаря этой функции проектировщик может выбрать подходящий способ обогрева помещения и узнать, какие отопительные приборы следует использовать в помещении.

Предложенную программой поверхностную систему можно вставить на рисунок плана помещения.

Быстрый подбор элементов без необходимости рисования полной системы

Во время выполнения быстрого расчета программа подбирает мощность радиаторов и диаметры трубопроводов, даже если мы не вводили источник тепла. Из общих данных программа наследует параметры отдельно для системы с отопительными приборами, отдельно для теплого пола и она размещает виртуальный источник на итоговом рисунке.





Автоматическое генерирование упрощенных путей подключений

После выделения коллектора и отдельных потребителей, программа автоматически генерирует упрощенные подключения.



Як це працює...

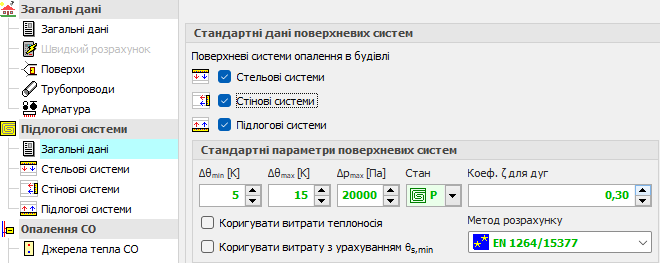

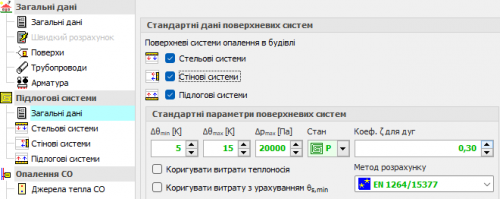

Функція швидкого розрахунку компонентів підлогового опалювання

Ця функція дозволяє проводити поточний розрахунок контурів підлогового опалення під час їх проектування ще до виконання повного розрахунку усієї системи. Завдяки цьому можна перевіряти вплив на результати розрахунку окремих даних (напр., температура теплоносія, який подається, конструкція окремого контуру підлогового опалення, діаметр трубопроводів, крок укладання трубопроводів, поділ системи підлогового опалення на кілька контурів і т.д.)

Функція швидкого розрахунку контурів підлогового опалення дозволяє визначити:

  • допустимий діапазон температури теплоносія, що подається до певного опалювального контуру,
  • граничну температуру теплоносія, що подається до певного опалювального контуру,
  • рекомендований поділ системи «тепла підлога» на контури для відповідності критеріям максимального гідравлічного опору і максимальної довжини,
  • рекомендований поділ системи «тепла підлога» на контури з метою обмеження різниці в опорі між контурами, і щоб полегшити виконання гідравлічного балансування системи.



Імпорт будівельних підоснов у форматі PDF

Програма Audytor дозволяє імпортувати малюнки із файлів, які збережені у багатьох популярних форматах. Для технічних малюнків найпоширенішими є формати DWG та DXF. Проте, на практиці, переважна більшість технічної документації зберігається у PDF-файлах, не дивлячись на те, що це загальний формат, а не формат для технічних малюнків. Тому оновлена версія програми Audytor SET підтримує імпорт будівельних підоснов із файлів у форматі PDF.

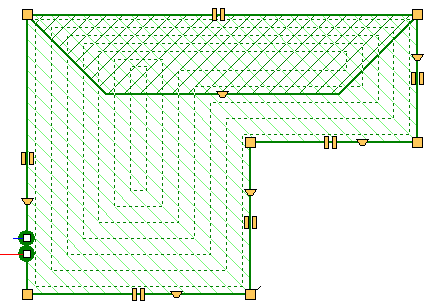

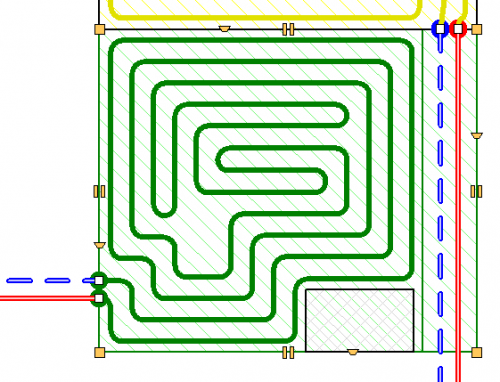

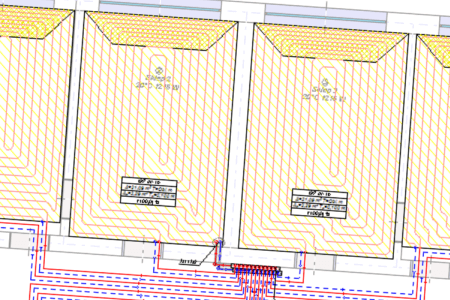

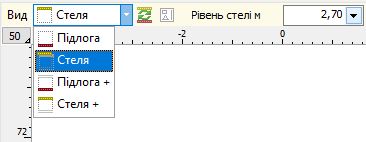

Малювання опалювальних контурів системи «тепла підлога»

В оновленій версії програми розширено опції автоматичного малювання опалювальних контурів системи «тепла підлога». Користувач може вибрати один із способів малювання контуру:

  • за годинниковою стрілкою,
  • проти годинникової стрілки,
  • меандром.

Крім цього, користувач може редагувати (коригувати) форму контуру, яка створена програмою.



Нове графічне оформлення програми

Змінено графічне оформлення програми, що стосується як стилю, так і розташування вікон. Усе це значно покращило їх читабельність.

Механізм визначення площ опалювальних контурів системи «тепла підлога», які ефективно гріють

Механізм автоматичного генерування «змійки» контуру системи «тепла підлога» доповнено функцією, яка дозволяє визначати для кожного підлогового опалювального контуру площу, що ефективно гріє. Розкладка змійки трубопроводу  може покривати всю поверхню підлоги, що опалюється даним контуром,  або «обходити» колектор і ділянки розташування труб підключення інших опалювальних контурів. Можливо також позначати зони, виключаючи частину зони нагріву, де не будуть прокладені трубопроводи, не змінюючи форму самого контуру підлогового опалення.

Поділ і з'єднання контурів теплої підлоги, приміщень і багатокутників

Інструменти, що дозволяють швидко ділити і з'єднувати багатокутники, які визначають контури теплої підлоги.

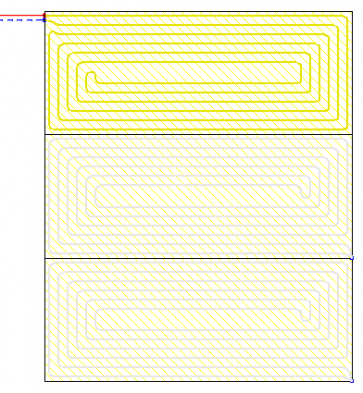

Один  контур теплої підлоги може бути розділений на два або три рівних контури – як горизонтально, так і вертикально. Користувач може також вказати лінію, що розділяє, використовуючи ламану. Додано також можливість з'єднання кількох контурів теплої підлоги в один.



Ці функції особливо придатні у разі проектування теплої підлоги, але вони можуть бути придатними також при розподіленні та поєднанні інших багатокутників (напр., зон приміщень).

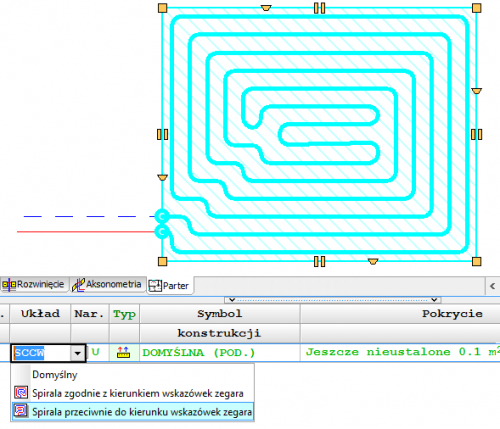

Визначення напрямку малювання контуру

Програма дає можливість визначити напрямок малювання «змійки» опалювального контуру за годинниковою стрілкою або проти неї.

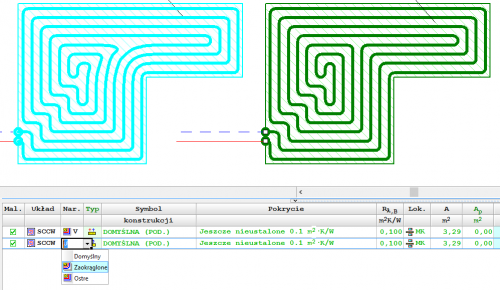

Вибір способу укладання трубопроводів у ввігнутих кутах

Залежно від форми приміщення та обраного способу укладання трубопроводів контуру підлогового опалення можна визначити спосіб малювання трубопроводів, які обходять увігнуті кути.

Допоміжні лінії для ручного малювання спіралі опалювального контуру

У разі вимкнення опції автоматичного генерування спіралі контуру підлогового опалювання програма відображає допоміжні лінії для малювання трубопроводів вручну. Ці лінії відображаються з заздалегідь заданим кроком та з урахуванням відступів граничної зони.

Вставка контуру теплої підлоги біля курсору

Функція автоматичної вставки в зону приміщення опалювального контуру теплої підлоги (т.зв. вставка біля курсора).

Відображення непідключених контурів теплої підлоги

Перед підключенням до трубопроводів системи окремі контури підлогового опалення відображаються менш яскравими, що висвітлює, які опалювальні контури потребують підключення, а які вже підключено.

Розширення набору схем змішувальних груп

Розширення набору змішувальних груп за допомогою включення можливості локального підмішування у колекторі.

Малюнок у малюнку

Можливість вставити у малюнок фрагмент іншого малюнка. Це допомагає створювати більш розгорнуту технічну документацію.

Вставка фрагмента малюнку DWG

Можливість використання одного файлу DWG, який містить архітектурні плани декількох поверхів.



Користувач може вказати, які фрагменти файлу DWG повинні використовуватися на певних поверхах, а потім можна точно визначити їхнє розташування, застосувавши інструменти для точного переміщення.

Заливка стін

Відображення стіни з заливкою. Для зовнішніх стін – сіра заливка, для внутрішніх – жовта. Це робить малюнки більш читабельними.

Виділення кольором

Під час виділення об'єктів з використанням прямокутної області виділення ця область має синю заливку, що покращує її читабельність.

Виділені об'єкти з усіма деталями відображаються зеленим кольором.

Селективне виділення

Функція селективного виділення дозволяє вказувати, які елементи малюнків мають бути виділені (напр., приміщення, трубопроводи, арматура тощо)

Ця функція придатна, напр., у випадку, якщо користувач хоче розмножити на наступний поверх вибрані елементи із зазначеної області.

Обмеження діапазону виділених об'єктів у таблицях

Опції Залишити виділені рядки та Залишити невиділені рядки дозволяють легко обмежити діапазон виділених об'єктів. Після виділення ряду елементів у вікні з малюнком можна видалити виділені позиції з таблиці або залишити саме ці позиції.

Прецизійне переміщення об'єктів

Функція дозволяє точно переміщати об'єкти. Користувач визначає вектор переміщення, тобто визначає початкову та кінцеву точки.



Ця функція у поєднанні з інструментом Лупа дозволяє дуже точно переміщати об'єкти. Це дуже зручно, особливо у випадку, коли потрібно сумістити архітектурні об'єкти на різних поверхах. Достатньо включити відображення попереднього поверху і на архітектурних планах двох поверхів вказати точки, що відповідають одна одній.

Удосконалене відображення критичного циркуляційного кільця

При увімкненому представленні критичної циркуляції решта елементів малюнків відображаються менш яскравими. Завдяки цьому легше знайти критичне циркуляційне кільце.

Малювання сусідніх поверхів

Розширення можливості відображення (малювання) попереднього поверху.

У новій версії програми можна відображати елементи попереднього або наступного поверху, або попереднього та наступного одночасно. Це полегшує підстроювання архітектурних планів, а також розміщення стояків.

Тимчасове вимкнення відображення виносок

Завдяки опції тимчасового відключення відображення виносок під час проектування покращується читабельність малюнків на екрані (особливо у випадках, коли виноски не є необхідними).

Підстроювання товщини стін

Ця опція дозволяє змінювати товщини стін під час їх малювання:

- CTRL + ліва квадратна дужка – зменшення товщини стіни,

- CTRL + права квадратна дужка – збільшення товщини стіни.



Ця опція може бути також реалізована за допомогою скролла миші та натиснутої клавіші CTRL. Ця функція дозволяє легко підігнати товщину стіни для потреб завантаженої будівельної підоснови (архітектурного плану).

Розширення можливостей експорту в Ексель

Можливість експорту у формат Microsoft Excel як окремих таблиць, так і усіх таблиць разом, одночасно виконуючи діагностику помилок. Це скорочує час, який необхідний для виконання експорту, особливо якщо необхідно зберегти декілька таблиць.

Імпорт та експорт малюнків у форматі DWG 2018

Програма має новітній модуль для спільної роботи з файлами DWG і DXF.

Нові функції цього модуля:

  • підвантаження малюнків DWG та DXF у новітній версії (до версії 2018 включно),
  • підтримка текстів у UNICODE забезпечує коректне відображення більшості символів,
  • експорт малюнків у форматах: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007, PDF, SVG, CGM, HPHL, SWF,
  • оптимізація відображення складних малюнків завдяки функції спрощеного відображення,
  • більш реалістичний експорт малюнків у файли DXF та DWG,
  • збереження растрових малюнків у файли DXF та DWG.
  • більш зручне керування шарами малюнка

Імпорт будівельних підоснов із програми Autodesk Revit

Ця функція дозволяє у програмі Audytor CO створити схему планів, що відповідають поверхам із програми Autodesk® Revit®, на яких було створено приміщення. Перенесення даних із файлу, створеного у програмі Autodesk® Revit®, здійснюється за допомогою плагіна Audytor gbXML.

Докладніше

Експорт проекту системи у програму Autodesk Revit



Ця функція дозволяє експортувати проект системи у файл, який можна завантажити у програму Autodesk® Revit® за допомогою плагіна Audytor CO for Revit. Ця функція дає можливість експортувати систему як із даних, так і з результатів.

Експорт даних дозволяє зберегти неповний проект системи (ще не розрахований), напр., тільки схему стояків або схему розміщення опалювальних приладів. Експорт із результатів дозволяє зберегти проект системи (після розрахунків)  і використовувати у програмі Autodesk® Revit® технічні дані підібраних трубопроводів, а також інших пристроїв, напр., діаметри та налаштування клапанів, розміри опалювальних приладів, крок укладання трубопроводів у ТП. Крім того, можна використовувати такі параметри як швидкість теплоносія, тепловіддача опалювального приладу, перепад тиску.

Докладніше

  7.2 Pro 7.2 Basic 7.1 Pro 7.1 Basic 6.0 Pro 6.0 Basic 4.1 365 Pro 365 Basic
Новая концепция работы с программой SET
Быстрый расчет тепловой нагрузки помещений
Быстрый подбор элементов без необходимости рисования полной системы
Автоматическое генерирование упрощенных путей подключений
Функція швидкого розрахунку компонентів підлогового опалювання
Імпорт будівельних підоснов у форматі PDF
Малювання опалювальних контурів системи «тепла підлога»
Нове графічне оформлення програми
Механізм визначення площ опалювальних контурів системи «тепла підлога», які ефективно гріють
Поділ і з'єднання контурів теплої підлоги, приміщень і багатокутників
Визначення напрямку малювання контуру
Вибір способу укладання трубопроводів у ввігнутих кутах
Допоміжні лінії для ручного малювання спіралі опалювального контуру
Вставка контуру теплої підлоги біля курсору
Відображення непідключених контурів теплої підлоги
Розширення набору схем змішувальних груп
Малюнок у малюнку
Вставка фрагмента малюнку DWG
Заливка стін
Виділення кольором
Селективне виділення
Обмеження діапазону виділених об'єктів у таблицях
Прецизійне переміщення об'єктів
Удосконалене відображення критичного циркуляційного кільця
Малювання сусідніх поверхів
Тимчасове вимкнення відображення виносок
Підстроювання товщини стін
Розширення можливостей експорту в Ексель
Відображення трубопроводів з їх реальними діаметрами
Інтелектуальне розмноження фрагментів систем "униз"
Система гарячих клавіш, які можна редагувати
Функція одночасного впорядкування виносок на кількох поверхах
Імпорт та експорт малюнків у форматі DWG 2018
Імпорт будівельних підоснов із програми Autodesk Revit
Експорт проекту системи у програму Autodesk Revit
Можливість перевірки коректності розташування поверхів
Створення відомості арматури
Регулювання існуючих систем
Проектування нових систем
Проектування двотрубної системи
Проектування на планах
Проектування на розгорнутій плоскій схемі
Завантаження будівельних підоснов з результатами розрахунку теплового навантаження із програми Audytor OZC
Завантаження відомості приміщень із результатами розрахунку теплового навантаження із програми Audytor OZC
Можливість створювати будівельні підоснови (стіни, вікна, двері)
Автоматичне створення плоских схем стояків на основі планів
Візуалізація критичних циркуляційних кілець
Допоміжні лінії, що вказують характерні точки
Малювання трубопроводів попарно (подача-зворот)
Малювання трубопроводів суцільною ламаною лінією
Автоматичне розміщення опалювальних приладів під вікнами
Автоматичне підключення споживачів до розподільних трубопроводів
Склеювання та масштабування малюнка
Графічний редактор
Розмноження фрагментів малюнків у межах поверху та на наступні поверхи
Система успадкування даних за замовчуванням
Створення дзеркальних відображень фрагментів малюнків
Робота з використанням платформи Audytor SET
Готові блоки типових фрагментів системи
Система запасних копій файлів з даними
Можливість створювати готові блоки
Велика база устаткування
Розширені функції редагування у таблицях
Функція "Знайти та Замінити" у таблицях
Проектування компонентів підлогового опалення
Автоматичне малювання спіралі теплої підлоги
Діагностика помилок
Тривимірна візуалізація системи
Розширена діагностика помилок
Автоматична аксонометрія системи
Можливість вказати дані за замовчуванням для всіх видів обладнання
Знімки вибраного обладнання у підказках у таблиці
Функція упорядкування зон стояків на плоскій схемі
Врахування в якості тепловіддачі опалювального приладу теплонадходжень від підводок до теплої підлоги
Підбір діаметрів трубопроводів у системі
Підбір опалювальних приладів (база 55 тис.)
Відповідні фітинги
Розрахунок загальної втрати тиску у системі
Зменшення надлишку тиску в контурах шляхом підбору попередніх налаштувань клапанів або підбору дросельних шайб
Підбір налаштувань регуляторів перепаду тиску та регуляторів витрати
Підбір насосних модулів
Підбір насосу
Можливість застосування подвійних колекторів

Нові функції програми 7.1

  • Автоматичний механізм створення аксонометричної схеми системи
  • Можливість відображення реальних діаметрів трубопроводів
  • Механізм інтелектуального розмноження фрагментів системи вбік та на сусідні поверхи
  • Функція одночасного схематичного розташування виносок на кількох поверхах (на малюнках планів та на аксонометричному малюнку), а також механізми розмноження виносок на сусідні поверхи.
  • Опція «гарячих клавіш», що дозволяє створити прості комбінації кнопок для виклику інструментів, що найчастіше використовуються для малювання елементів системи
  • Поліпшений механізм редагування властивостей шарів малюнка
  • Поліпшений механізм відображення інформації про циркуляційне кільце через споживача
  • Можливість імпорту будівельних підоснов із програми Autodesk® Revit® через gbXML-файл
  • Можливість експорту даних, що стосуються запроектованої системи, до програми Autodesk® Revit®.

Характеристика программы

Программа позволяет выполнить полный гидравлический расчет системы, в рамках которого:

  • Подбирает диаметры трубопроводов.
  • Определяет гидравлические сопротивления отдельных участков с учетом гравитационного давления, являющегося следствием остывания теплоносителя в трубопроводах и потребителях тепла.
  • Определяет общие потери давления в системе.
  • Уменьшает избыток давления в участках посредством подбора предварительных настроек клапанов или подбора диаметра отверстия дроссельной шайбы. Учитывает необходимость обеспечения надлежащего гидравлического сопротивления участка.
  • Подбирает настройки регуляторов перепада давления, установленных проектировщиком в выбранных им местах (основание стояка, ветвь системы, т.д.).
  • Автоматически учитывает требования относительно авторитетов термостатических клапанов (соответствующий перепад давления на клапанах).
  • Подбирает квартирные станции с теплообменниками
  • Подбирает буферные накопители тепла, работающие с квартирными станцями
  • Подбирает насосные группы.
  • Подбирает насосы.
  • Позволяет применять гидравлические стрелки.
  • Позволяет применять спаренные коллекторы.



Программа позволяет выполнять тепловой расчет, в рамках которого:

  • Определяет теплопоступления от трубопроводов, находящихся в помещениях.
  • Определяет остывание теплоносителя в трубопроводах.
  • Для указанной потребности в тепловой мощности определяет требуемые размеры отопительных приборов.
  • Подбирает нужный расход теплоносителя, поступающего в существующие потребители тепла с учетом его остывания в трубопроводах, а также теплопоступления от трубопроводов (вариант регулирования существующей системы, напр., в утепленных зданиях).
  • Учитывает воздействие остывания теплоносителя в трубопроводах на значение гравитационного давления в отдельных участках, а также на тепловоую мощность потребителей тепла.
  • Определяет параметры проектируемых напольных отопительных приборов.



В программе возможно спроектировать следующие системы:

  • Насосная система.
  • Система трубопроводов: однотрубная, двухтрубная, смешанная.
  • Тепло- или хладоноситель: вода, этиленгликоль, пропиленгликоль.
  • Нижняя и верхняя разводка, системы с горизонтальной разводкой, коллекторные системы.
  • Конвекционные, напольные или стеновые отопительные приборы.
  • Автоматические воздухоотводчики (не должно быть воздуховыпускной системы).
  • Обычные или термостатические радиаторные клапаны.
  • Предварительная регулировка посредством использования клапанов с преднастройкой или дроссельных шайб.
  • Стабилизация перепада давления путем использования дроссельных стабилизаторов.
  • Возможность использования регуляторов расхода.
  • База программы включает в себя данные по трубопроводам, арматуре и отопительным приборам.

В одном проекте можно одновременно использовать арматуру, трубопроводы и отопительные приборы различных производителей.

Программа СО дает возможность проектировать большие системы (даже 140 стояков и 12000 отопительных приборов). Поставляемая вместе с программой библиотека типовых фрагметов рисунков (блоков) таких как этажестояки, элементы поквартирных и распределительных систем позволяет быстро создавать развернутую плоскую схему. Кроме того пользователь сможет создавать почти неограниченное количество собственных блоков, состоящих из любых фрагментов рисунка. Данные блоки могут быть затем использованы
в других проектах. Благодаря функции размножения элементов рисунка можно, напр., ввести фрагмент развернутой плоской схемы системы для всего этажа (очередные стояки или поквартирные системы) и затем автоматически создать схему и данные для следующих этажей.

Введення даних

Дані програми можуть задаватися в графічній формі на планах і плоских розгорнутих схемах. Необхідна інформація про елементи, які намальовані, вводиться в таблиці, пов'язані з планом або плоскою схемою. Завдяки цьому рішенню можна швидко редагувати як окремі трубопроводи, опалювальні прилади, арматуру, так і виділені групи обладнання даного типу. З кожним елементом, який  введено, пов'язана система перевірки правильності даних, що задаються, а також довідкова система, що дозволяє отримати інформацію про задані величині або викликати потрібні дані з бази програми.

Для полегшення процесу введення даних програма забезпечена:

  • Можливістю одночасного редагування багатьох елементів системи.
  • Можливістю використання готових блоків.
  • Розумними функціями розмноження будь-яких фрагментів малюнка по горизонталі (поквартирні системи) та по вертикалі (традиційні вертикальні системи) разом із відповідною нумерацією приміщень та ділянок.
  • Можливістю визначення необмеженої кількості власних блоків, які складаються з будь-яких фрагментів рисунка.
  • Швидкий доступ до довідкової інформації за параметрами.
  • Системою кнопок, кожна із меню, яке розкривається, для прискорення доступу до елементів системи, які використовуються найчастіше.
  • Функцією динамічного зв'язку даних із малюнка з даними таблиці.
  • Механізмом, що допомагає у з'єднанні арматури, опалювальних приладів та інших елементів системи за допомогою трубопроводів.
  • Функцією автоматичного створення системи стояків, виходячи з плану.
  • Функцією редагування даних у табличних формах, що дає можливість індивідуально налаштувати параметри багатьох одночасно виділених елементів рисунка. Завдяки динамічному зв'язку рисунку з таблицею даних, поточно редагований у таблиці елемент виділяється на плоскій схемі.

Перевірка правильності введених даних

  • З кожним заданим елементом пов'язана система перевірки правильності даних, а також довідкова система, що дозволяє отримати інформацію про величину, що задається, або викликати відповідні дані з каталогу.
  • Програма видає повідомлення про гідравлічні неправильності у запроектованій системі.

Склеювання та масштабування малюнка

Програми OZC (від версії 6.0) і CO (від версії 4.0) та всі програми SET оснащені функцією створення графічної моделі будівлі. Ця функція дозволяє намалювати модель будівлі. Для полегшення малювання можна завантажити в програму файл із фоновим малюнком. Завантажений файл може надходити із зовнішньої програми для створення технічних креслень (наприклад, файл DWG) або зі сканованого креслення (наприклад, JPG). Відскановане креслення можна розділити на декілька файлів. Малюнки, що були відскановані в декілька файлів, як правило, недостатньо точно дотримуються масштабу. Їх також можна повернути один відносно одного на невеликий кут – декілька градусів.

Функція склеювання малюнків дозволяє швидко склеїти в один і масштабувати багато відсканованих малюнків різного розміру і повернених один відносно одного.

Графічний редактор

Для створення проекту необхідний малюнок із зазначеними зонами приміщень. Вони можуть бути створені вручну або завантажені разом із будівельними підосновами із програми OZC. Якщо у програмі OZC було створено тривимірну модель будівлі, то в програму СО/H2O/CC/SET будуть завантажені малюнки разом із результатами розрахунку. Якщо ж будівля задавалася тільки таблицею, вона буде завантажена як список приміщень з результатами розрахунку.



Найбільш комфортний режим роботи, що дозволяє цілком використовувати можливість взаємодії програм OZC та СО/H2O/CC/SET

  1. Завантаження будівельних підоснов із файлів, напр., DWG, DXF, WMF у програму OZC.
  2. Створення у програмі OZC моделі будівлі та виконання теплового розрахунку.
  3. Завантаження результатів розрахунку із програми OZC (значення теплового навантаження, а також планів поверхів) у програму СО.
  4. Створення системи опалення у програмі СО та виконання розрахунку.

Проектування системи може відбуватися тільки на схемі, лише на плані або частково на планах та частково на схемі. У разі малювання на планах програма СО автоматично створює просту плоску схему стояків, що з'єднує окремі плани.

Система успадкування даних за замовчуванням

Значна частина параметрів, що вводяться від початку визначення будівлі – це типові дані для всієї будівлі (т.зв. дані за замовчуванням). Ці дані використовуються системою успадкування даних. Вводячи загальні дані, користувач зможе для кожного типу обладнання визначити, наприклад, каталожний символ за замовчуванням. Цей символ автоматично надається кожному типу обладнання, що знаходиться на малюнку. Раніше визначений каталожний символ за замовчуванням можна будь-якої миті поміняти, навіть після вставки обладнання в малюнок. Зміна символу в загальних даних призведе до зміни символу всього обладнання даного типу, крім випадків, коли для даного елемента було встановлено символ без можливості його зміни.

Дані редагуються у таблиці, що дозволяє одночасно визначати параметри багатьох елементів малюнка. Зв'язок малюнка з таблицею призводить до того, що елемент, який редагується в таблиці, виділяється на схемі. Система успадкування даних дозволяє:

  • Значно заощадити час на етапі введення даних (немає необхідності багаторазово задавати ті самі дані),
  • Швидко змінювати дані у разі зміни основних положень проекту або створення варіантів проекта.

Робота з використанням платформи Audytor SET

Модуль, що входить до складу програмного забезпечення Audytor SET, служить для проектування систем холодопостачання і може спільно працювати з іншими модулями - СC і H2O. Модулі дозволяють виконувати проект усіх трьох систем в одному файлі, використовуючи загальне 2D- та 3D-графічне середовище.

Система запасних копій файлів з даними

Програма має механізм автозбереження запасних копій проекту (навіть 8 файлів).

Запасні копії файлів з даними створюються при кожному збереженні даних, причому нові файли перезберігаються таким чином, щоб від кожного етапу роботи над проектом зберігалася одна копія файлу.

Ця функція дозволяє відновити файл, навіть якщо останні версії файлу були перезбережені або пошкоджені.

Велика база устаткування

База даних каталогу програми містить інформацію про труби, фітинги та радіатори. Ця база даних постійно розвивається.
В одному проекті можна одночасно використовувати фітинги, труби та радіатори різних фірм.

Функції, що допомагають у малюванні

  • Курсор миші набуває вигляду невеликої картинки, що відповідає актуально використовуваній функції.
  • Допоміжні лінії, що відображаються, підказують автоматичні підключення до характерних точок (напр., точки підключення опалювальних приладів).
  • Паралельне малювання подавальних та зворотних трубопроводів із заздалегідь визначеним кроком, який при необхідності пристосовується до обладнання, що підключається (напр., до відстані точок під'єднання опалювальних приладів).
  • Малювання трубопроводів суцільною ламаною лінією зменшує кількість необхідних натискань на мишу.
  • Автоматична вставка радіаторів опалення біля вікон.
  • Автоматичне під'єднання опалювальних приладів з нижнім підключенням до трубопроводів, що подають, і зворотним.
  • Можливість розмноження будь-яких фрагментів малюнка у межах одного поверху чи на наступні поверхи.
  • Можливість використання дзеркальних відображень малюнків.
  • Можливість використання готових блоків. Бібліотека типових фрагментів малюнка (блоків), що міститься в програмі, в т.ч. поверхостояків, елементів поквартирних та розподільчих систем, дозволяє швидко створювати розгорнуті плоскі схеми.
  • Можливість створення необмеженої кількості власних блоків, що складаються з будь-яких фрагментів малюнка. Створені раніше блоки можна використовувати в різних проектах.



Проектування компонентів підлогового опалення

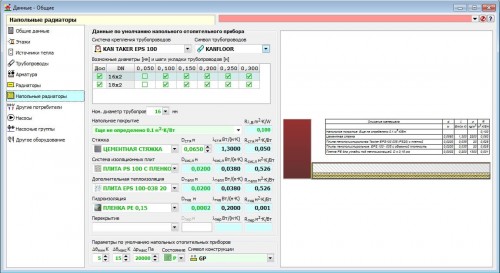

Програма має вбудований модуль проектування елементів підлогового опалювання. Це невід'ємна частина графічної системи проектування системи опалення. Першим кроком під час проектування теплої підлоги є визначення конструкції перекриття, в якому знаходиться спіраль. Каталоги програми містять найбільш розповсюджені системи підлогового опалення, до складу яких входять: трубопроводи, плити системи, тепло- та гідроізоляція, системи кріплення трубопроводів. Існує можливість створення каталогу найбільш розповсюджених конструкцій, які потім можуть бути використані у наступних проектах. Програма виконує розрахунки відповідно до польської норми PN-EN 1264. Система підлогового опалювання проектується відповідно до обраного способу монтажу – мокрого або сухого та певної конструкції перекриття. Параметри конструкції задані як стандартні дані, характерні для обраного виробника. Існує можливість індивідуального проектування теплоізоляції перекриття. Попередній розрахунок ефективності опалювального контуру можна виконати безпосередньо після введення його конструкції. Це дозволяє орієнтовно оцінити теплову ефективність опалювального контуру, температуру поверхні підлоги та інші параметри. Отримані результати можуть бути придатними при проектуванні теплої підлоги в конкретних приміщеннях. Вводячи контури підлогового опалювання в плоску розгорнуту схему, достатньо вказати інформацію про тип підлогового опалювання, частки його тепловіддачі в тепловому навантаженні приміщення, а також частини підлоги, що призначені під опалювальний контур. Програма під час розрахунку сама вибере потрібний крок трубопроводів у спіралі, визначить реальну площу опалювального контуру і довжину труб у спіралі.

Автоматичне малювання спіралі теплої підлоги

Програма оснащена функцією автоматичного креслення траси труб підлогового опалення у формі спіралі.

Змійовики створюються у всіх підлогових контурах на планах поверхів з урахуванням відстані труб подачі та зворотної і відстані між трубами всюди, де це можливо: як в основній зоні, так і в крайових зонах.

Програма також виконує точні розрахунки довжини труб у спіралі, яку вона згенерувала.

Тривимірна візуалізація системи

Програма оснащена новим модулем тривимірної візуалізації системи. Цей модуль схожий на подібний модуль тривимірної візуалізації будівлі, який реалізовано в програмі Audytor OZC 6.1. Завдяки цьому модулю дуже швидко можна перевірити коректність запроектованої системи, а також швидко пересуватися в проекті. 3D-модуль надає можливість переміщення елементів системи по вертикалі.

Автоматична аксонометрія системи

Програма має вбудований автоматичний механізм створення аксонометричної схеми системи, що дозволяє створити повну проектну документацію.

Функція виведення аксонометричної схеми системи на друк та експорт у формат DWG дозволяє створювати повну проектну документацію.

Можливість відображення схеми усієї системи дає можливість більш точно орієнтуватися у проекті. Детальна аксонометрична схема системи також дозволяє одночасно виділяти та редагувати дані елементів системи на різних поверхах, що значно прискорює процес модифікації та регулювання системи.

Функція упорядкування зон стояків на плоскій схемі

На малюнку плоскої схеми, що  створюється автоматично, додано кнопку «Упорядкувати». Натискання цієї кнопки викликає інтелектуальне розміщення зон стояків, виходячи із планів поверху.

Програма зберігає черговість проходження стояків у межах окремих систем (CO, CC та H2O).

Ця функція є особливо придатною у разі великих проектів, оскільки вона значно скорочує час, необхідний для зміщення зон стояків.



Параметри функції упорядкування можуть бути модифіковані.

Перевірка даних та результатів розрахунку

Під час введення даних програма перевіряє їх правильність. Це дозволяє значно обмежити кількість помилок. Під час розрахунків програма виконує повний аналіз правильності даних. У результаті перевірки даних, що задає користувач, та результатів розрахунку програма видає список виявлених помилок, в якому знаходиться інформація про тип помилки та місце її появи. Багата діагностика помилок дозволяє проектувальнику оцінити якість виконаного проекту. Програма оснащена механізмом швидкого пошуку місця, де з'явилася помилка (автоматичний пошук таблиці, рядка, стовпця з помилковими даними, а також виділення помилки на розгорнутій плоскій схемі).

Результати розрахунку

Результати розрахунку надаються як у графічній, так і у формі таблиці. Формат виносок окремих елементів системи можна модифікувати (вибір значень, кольору, розміру шрифту, що відображаються, і т.д.).

Вміст таблиць можна змінювати (вибір стовпців і строк, що відображаються, вибір розміру шрифтів), а також можна його відсортувати за будь-яким параметром. Таблиці містять загальні та детальні результати розрахунку даного обладнання та ділянок, а також відомість матеріалів та фітингів.

На підсумкових малюнках відображаються виноски, що містять характерні дані для зазначеного обладнання. Виноски цілком редаговані. На них можна розміщувати всі результати, доступні для даного виду обладнання. Можливість збереження форматів виносок дозволяє швидко повернутися до вибраної форми опису малюнка. Результати розрахунку можуть бути виведені на друк або плотер. Користувач може вибрати масштаб малюнка, а також скористатися попереднім переглядом, щоб переглянути розгорнуту схему перед друком. Якщо малюнок не міститься на одному аркуші паперу, програма друкує схему кількома фрагментами, які потім можна склеїти в одне ціле. Завдяки цьому, використовуючи найпростіший принтер формату А4, можна отримати чималі малюнки. Програма також оснащена функцією збереження малюнків у форматах DXF або DWG. Малюнки з такими форматами можуть бути зввантажені, наприклад, у програму Auto CAD.

Таблиці з результатами розрахунку можуть бути виведені на друк, а також перенесені до інших програм, що працюють у середовищі Windows (напр., в електронні таблиці, редактор тексту тощо).

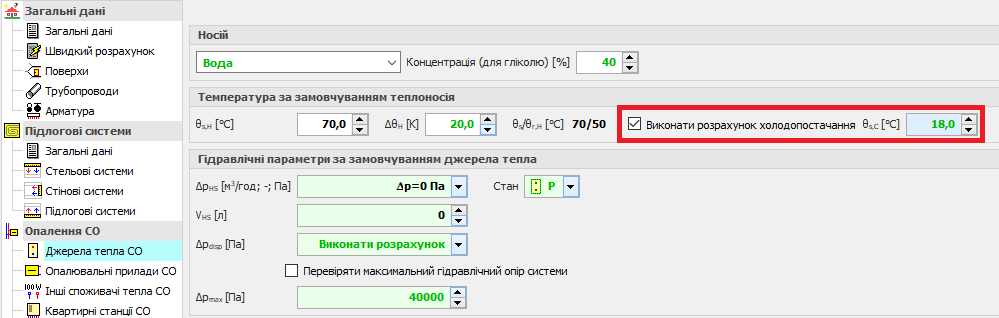

Проектування кількох систем в одному проекті

Програма дозволяє створювати різні інженерні системи в одному розрахунковому файлі

Системні вимоги

Програма працює в системах MS Windows (10, 11) 32- та 64-розрядні.

Мінімальні системні вимоги:

  • Процесор 1200 МГц,
  • Оперативна пам'ять 4 ГБ,
  • Кольоровий монітор з роздільною здатністю як мінімум 1024х768,
  • 2 ГБ вільної пам'яті на жорсткому диску,
  • Графічна карта з підтримкою OpenGL як мінімум версія 2.0:
    всі сучасні відеокарти мають відповідати мінімальним системним вимогам;

Системні вимоги для 3D-редактора

Вимоги щодо роздільної здатності екрана (по вертикалі):
- ммін. 768 пікс.,
- для зручної роботи достатньо – 900 пікс.,
- для великого комфорта – 1080 пікс.



Вимоги щодо налаштування системних шрифтів:
- Windows Vista, 7, 8 - шрифт "дрібний 100% (за замовчуванням)",
- Windows XP - шрифт «звичайний».

Відеокарта з підтримкою OpenGL:
- як мінімум версія 2.0,
- Для комфортної роботи версія 3.3 і вище.
